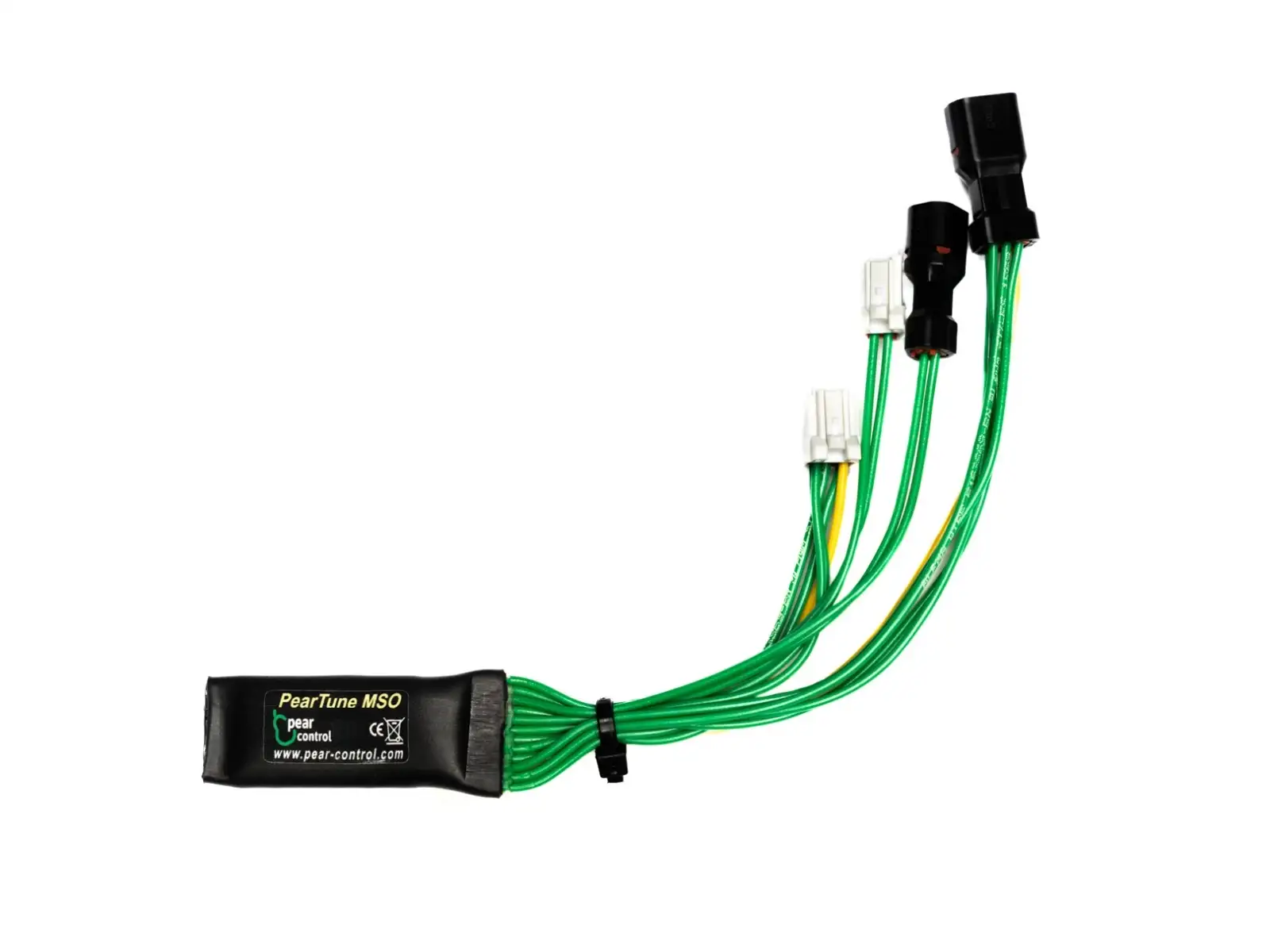

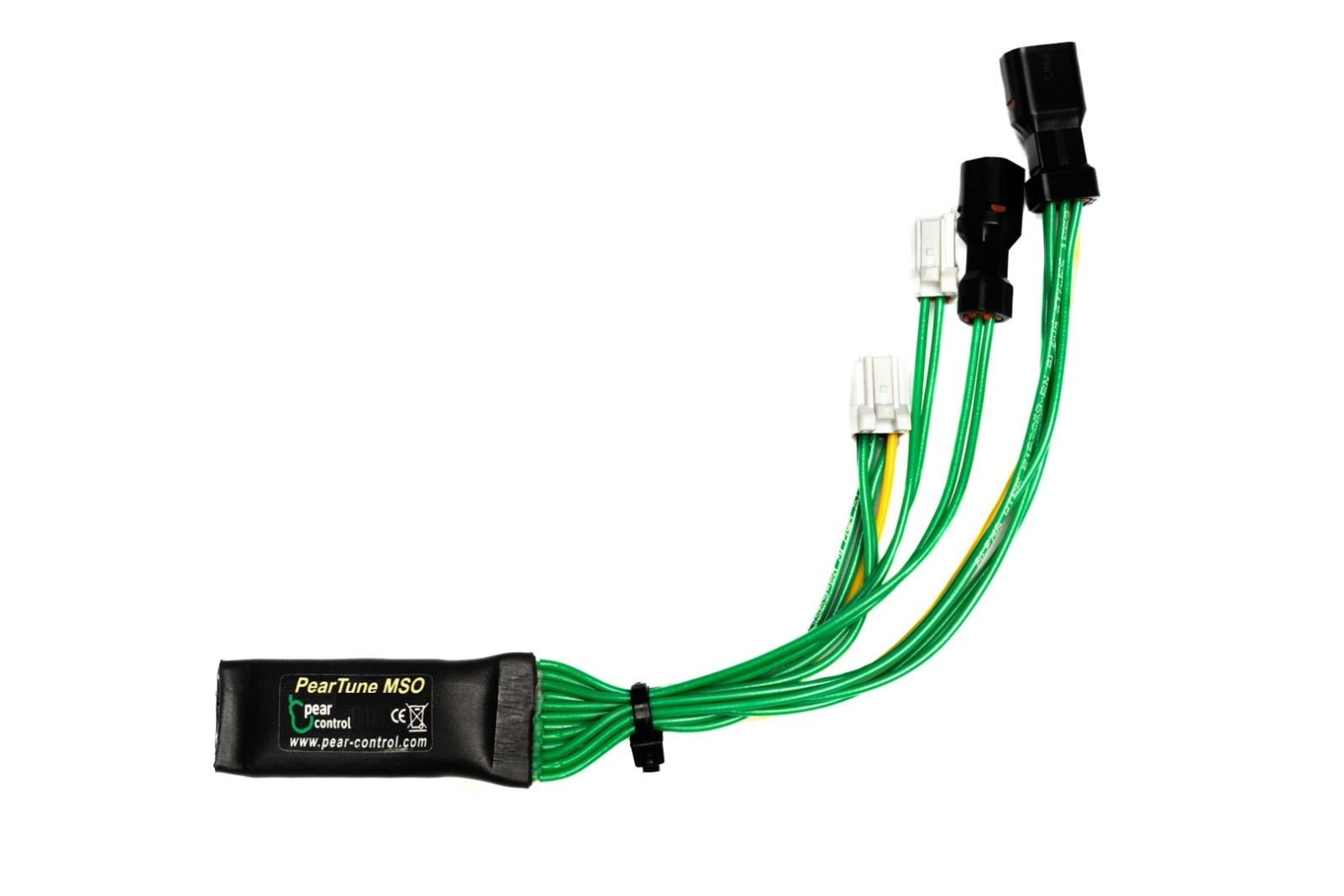

Pear Tune chip do roweru elektrycznego MSO 3.0 Giant PRO2

Opis

PearTune łatwo integruje się z systemem roweru elektrycznego za pomocą kompatybilnych oryginalnych złączy.

Nie ma potrzeby ustawiania urządzenia ani korzystania z diagnostyki podczas instalacji – wszystko przebiega automatycznie i dostosowuje się do danego roweru elektrycznego.

PearTune jest podłączony pomiędzy czujnikiem prędkościomierza a jednostką silnika oraz pomiędzy wyświetlaczem a jednostką silnika. Zasilanie pochodzi z wyświetlacza. Wszystkie dane, takie jak aktualna, średnia i maksymalna prędkość czy przejechana odległość, pozostają precyzyjnie wyświetlane.

Główną zaletą jest to, że po instalacji maksymalna prędkość roweru elektrycznego nie jest już ograniczona – określa ją tylko częstotliwość pedałowania.

Aktywacja MSO odbywa się poprzez krótkie naciśnięcie przycisku oświetlenia WALK.

Montaż:

① Usuń plastikową osłonę pod centralnym napędem. Poluzuj dwie śruby INBUS (te, które są bliżej przedniego koła) i przechyl jednostkę silnika w kierunku tylnego koła. Kable i złącza znajdują się w przestrzeni pomiędzy silnikiem a ramą roweru.

② Odłącz 4-pinowe złącze (5-pinowe w PW-X, 8-pinowe w GIANT) pomiędzy jednostką wyświetlacza a jednostką silnika oraz 3-pinowe złącze pomiędzy czujnikiem tacho a jednostką silnika.

③ Podłącz wszystkie cztery odpowiednie złącza na MSO do czterech wcześniej odłączonych, pasujących złączy na rowerze elektrycznym. Wszystkie złącza mają kodowanie, które zapobiega złemu połączeniu, istnieje tylko jeden sposób, aby je wszystkie podłączyć.

④ Umieść MSO w odpowiedniej pozycji (zalecamy w ramie roweru elektrycznego, jeśli to możliwe) i opcjonalnie zabezpiecz przewody za pomocą opasek elektrycznych. Przechyl silnik z powrotem i dokręć wcześniej zdjęte śruby INBUS. Ponownie załóż plastikową osłonę i rower jest gotowy do jazdy.

Legislacja

Producent zastrzega sobie prawo do wprowadzania zmian. Niniejsza instrukcja jest integralną częścią sprzedawanego urządzenia. Używając urządzenia PearTune MSO, użytkownik zobowiązuje się, że będzie używał zmodyfikowanego roweru elektrycznego zgodnie z obowiązującym prawodawstwem danego państwa, a także poza drogami publicznymi, czyli tylko na własnej posesji lub na terenach do tego przeznaczonych. Użytkownik jest również świadomy, że użytkowanie roweru poza własną posesją, nawet z wyłączonym, ale zainstalowanym urządzeniem PearTune MSO, może być niezgodne z prawodawstwem. Producent nie gwarantuje nienaruszalności gwarancji roweru elektrycznego ani braku możliwości uszkodzenia czy zablokowania systemu roweru elektrycznego. Producent zrzeka się odpowiedzialności za jakiekolwiek szkody, zarówno na zdrowiu, jak i na mieniu, związane z instalacją czy użytkowaniem tego urządzenia. Producent posiada certyfikat testów kompatybilności elektromagnetycznej – zgodność z przepisami UE (oznaczenie CE) oraz certyfikat ograniczeń dotyczących użycia niebezpiecznych substancji (oznaczenie RoHS).

EAN: PT-MSO-3.0-G2-PRO2
