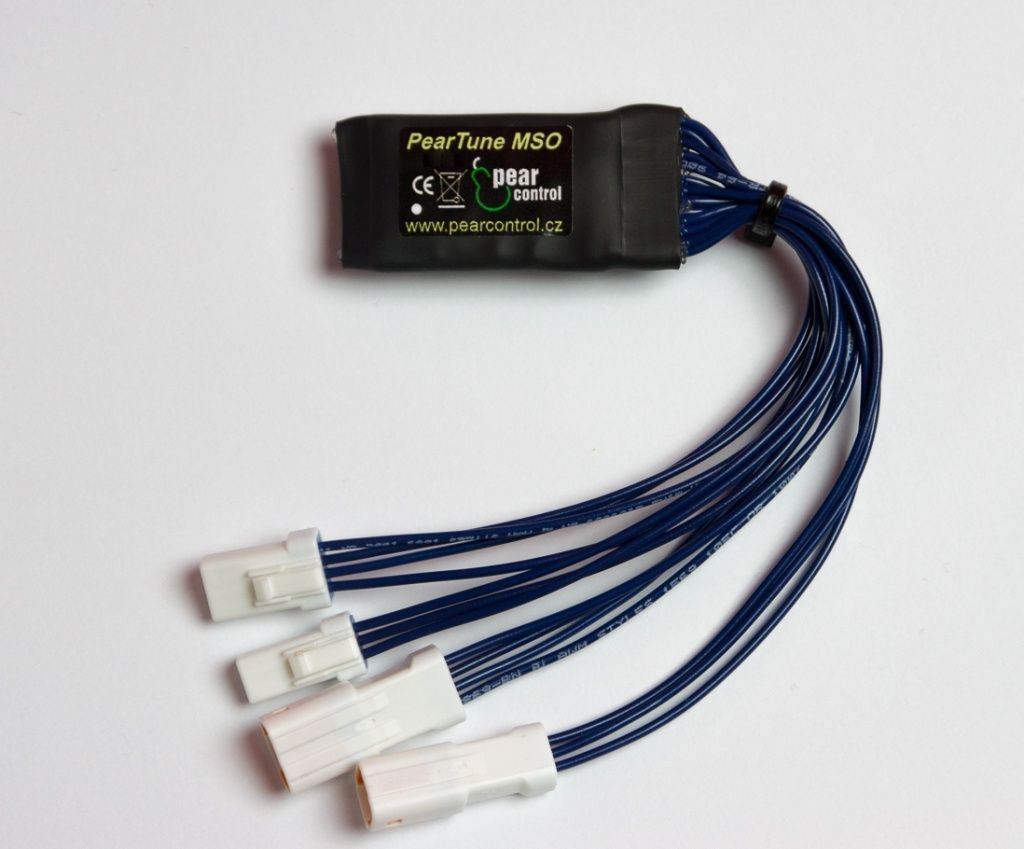

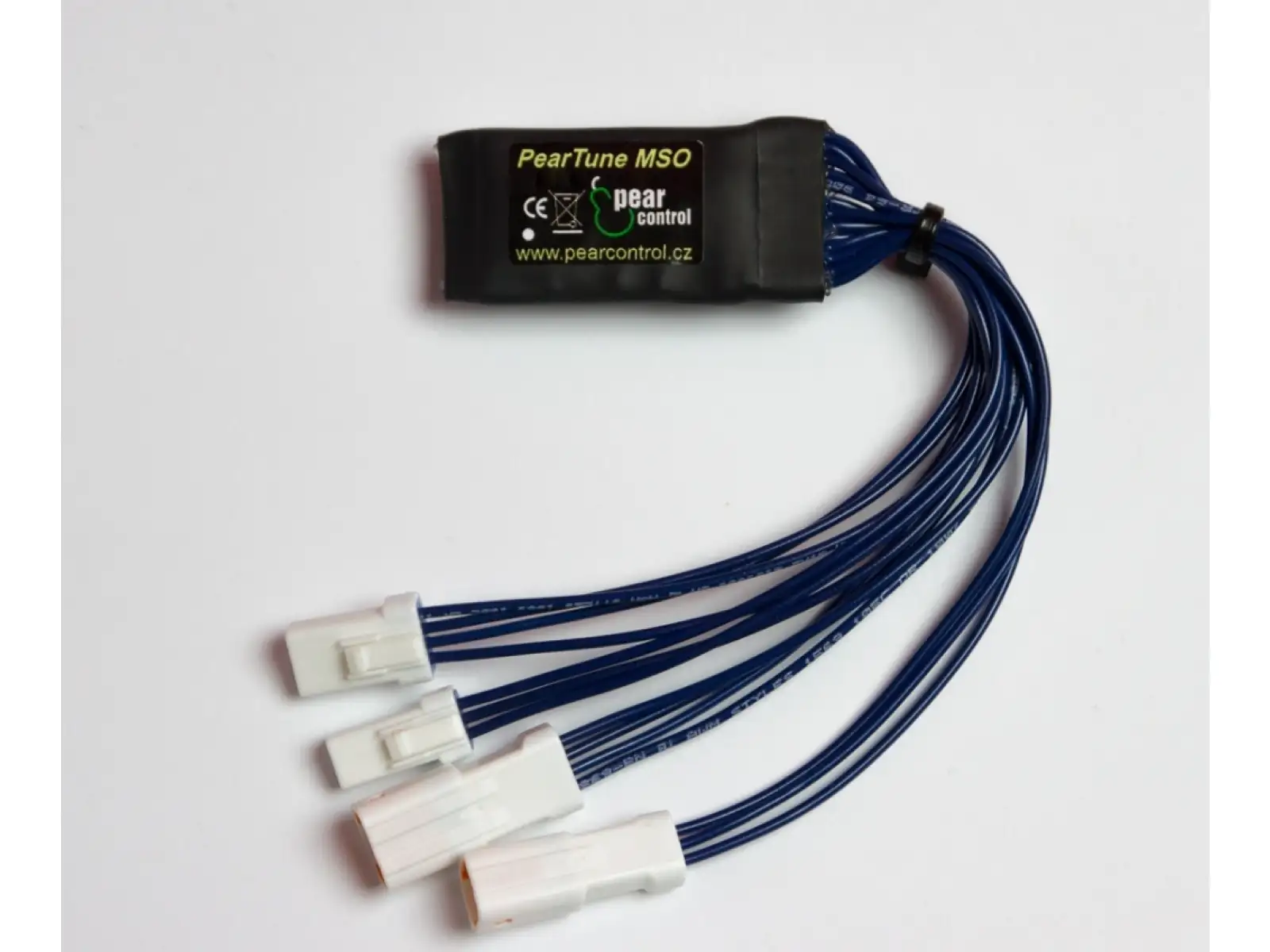

Pear Tune chip do roweru elektrycznego MSO 3.0 Yamaha Still On

Opis

PearTune MSO Yamaha Still On łatwo integruje się z systemem roweru elektrycznego za pomocą kompatybilnych oryginalnych złączy.

Urządzenie nie wymaga ustawień ani diagnostyki podczas instalacji – wszystko odbywa się automatycznie i dostosowuje do konkretnego roweru elektrycznego.

PearTune jest podłączony pomiędzy czujnik prędkościomierza a jednostkę silnika oraz pomiędzy wyświetlacz a jednostkę silnika. Zasilany jest z wyświetlacza. Wszystkie dane, takie jak aktualna, średnia i maksymalna prędkość lub przejechana odległość, są dokładnie wyświetlane.

Główną zaletą jest to, że po instalacji maksymalna prędkość roweru elektrycznego nie jest już ograniczona – określa ją tylko częstotliwość pedałowania.

Kompatybilny z rowerami elektrycznymi z napędem centralnym Yamaha PW Drive.

Instalacja

① Zdjąć plastikową osłonę napędu centralnego od spodu. Pod osłoną znajdują się trzy śruby INBUS. Dwie z nich bliżej przedniego koła poluzować i odchylić silnik do tyłu. Złącza i kable znajdują się pod silnikiem.

② Rozłączyć cztero-pinowe złącze pomiędzy wyświetlaczem a korpusem silnika oraz trzy-pinowe złącze pomiędzy czujnikiem prędkościomierza a korpusem silnika.

③ Wszystkie cztery odpowiadające złącza na MSO podłączyć do zwolnionych odpowiadających złączy w rowerze elektrycznym. Wszystkie złącza są wyposażone w zamki zapobiegające ich niewłaściwemu podłączeniu.

④ Umieścić MSO w odpowiedniej pozycji i w razie potrzeby użyć do wiązki kabli opasek zaciskowych. Skierować silnik z powrotem do pierwotnej pozycji i dokręcić wcześniej poluzowane śruby INBUS. Następnie zamontować osłonę i rower jest gotowy do jazdy testowej.

Wymiary bez kabli: 21 x 40 x 12mm

Zakres napięcia zasilania: 5 - 15 V

Maksymalny pobór: 100 mA

Maksymalna moc: 1,5 W

Waga: max. 30 g

Napięcie nigdzie w urządzeniu, ani wewnątrz ani na stykach wejściowych/wyjściowych, nie przekracza 20 V

EAN: PT-MSO-3.0-Y2-X
