Pear Tune chip do roweru elektrycznego MSO 4.0 Bafang M500/510/200/410

Opis

PearTune łatwo integruje się z systemem roweru elektrycznego za pomocą kompatybilnych oryginalnych złączy.

Urządzenie nie wymaga konfiguracji ani diagnostyki podczas instalacji – wszystko odbywa się automatycznie i dostosowuje do konkretnego roweru elektrycznego.

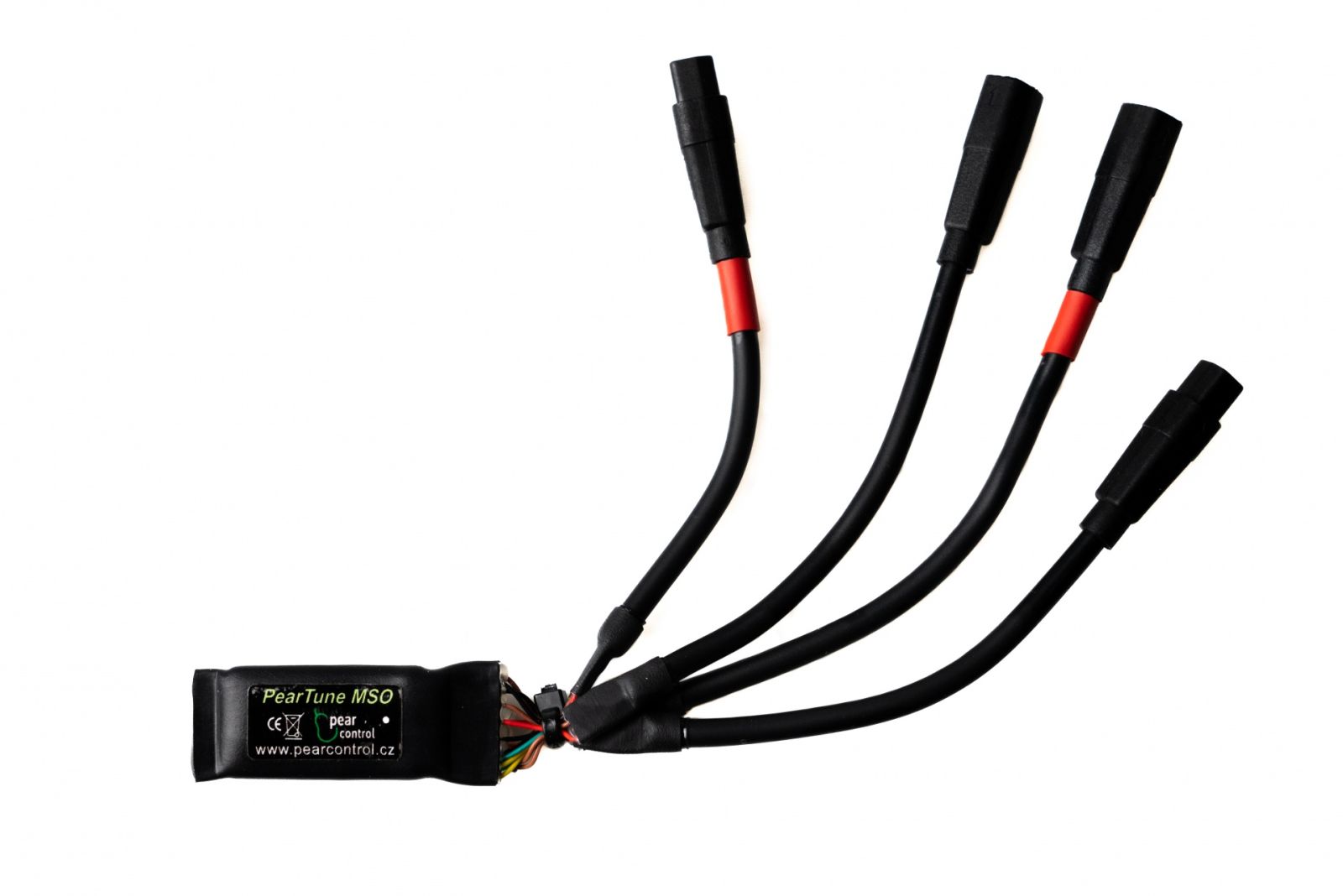

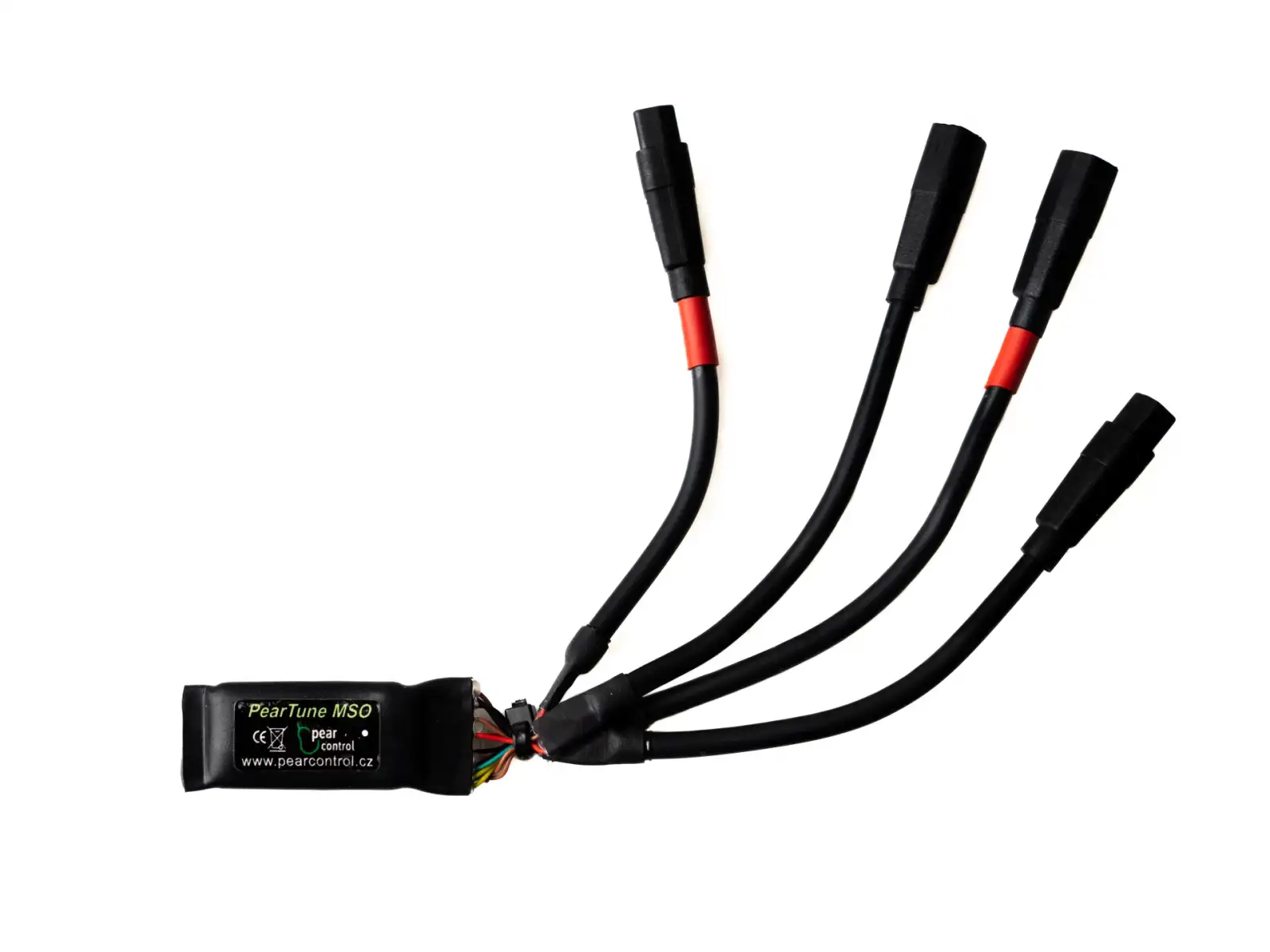

PearTune jest podłączony pomiędzy czujnikiem prędkościomierza a jednostką silnika oraz pomiędzy wyświetlaczem a jednostką silnika. Zasilany jest z ekranu. Wszystkie dane, takie jak aktualna, średnia i maksymalna prędkość lub przejechana odległość, pozostają dokładnie wyświetlane.

PearTune MSO można włączyć lub wyłączyć w dowolnym momencie podczas jazdy dwoma długimi naciśnięciami przycisku świateł lub czterema krótkimi naciśnięciami przycisków + i -.

Główną zaletą jest to, że po instalacji nie ma ograniczenia maksymalnej prędkości roweru elektrycznego – określa ją wyłącznie częstotliwość pedałowania.

Instalacja:

Odkręć plastikową osłonę po stronie silnika, gdzie nie ma przekładni, aby uzyskać dostęp do potrzebnych kabli i złączy pomiędzy silnikiem a ramą roweru.
Odłącz 8-pinowe złącza pomiędzy wyświetlaczem a silnikiem oraz pomiędzy czujnikiem prędkości a silnikiem.
Podłącz złącza PearTune zamiast oryginalnych złączy do jednostki silnika. Złącza PearTune są oznaczone na czerwono i muszą być podłączone dokładnie na swoje miejsce.
Umieść chip w odpowiednim miejscu, na przykład w ramie roweru, najlepiej ciałem chipu do góry, i przymocuj kable. Następnie przywróć plastikową osłonę i dokręć śruby.

Użycie:

PearTune MSO można aktywować/dezaktywować w dowolnym momencie podczas jazdy, dwoma DŁUGIMI naciśnięciami przycisku ŚWIATEŁ lub krótkim naciśnięciem przycisku +, a następnie natychmiast przycisku -.

Oryginalna funkcja tych przycisków pozostaje niezmieniona. Aktywność PearTune MSO jest wskazywana na wyświetlaczu wartością 9,9 km/h lub 6,2 mph (PearTune jest aktywowane) i 2,5 km/h lub 1,6 mph (PearTune jest dezaktywowane) przez kilka sekund po aktywacji/dezaktywacji. W przypadku posiadania wersji „Still ON”, nie musisz nic robić, aby ją aktywować = chip aktywuje/dezaktywuje się automatycznie przy włączaniu/wyłączaniu roweru. W przypadku posiadania wersji 4.0 SMART można dowolnie zmieniać przyciski aktywacyjne w MENU SERWISOWYM CHIPA.

Jeżeli planujesz zainstalować PearTune MSO na nowym rowerze elektrycznym, upewnij się, że przejedziesz na nim co najmniej 1 km przed instalacją PearTune MSO. Możliwe jest, że podczas długiej jazdy z prędkością ponad 25 km/h z pomocą silnika niektóre dane na wyświetlaczu mogą nie reagować od razu na swoje rzeczywiste wartości. Po pewnym czasie bez asysty silnika lub przy prędkościach poniżej 25 km/h, te wartości powinny się zawsze dostosować. Po dłuższej jeździe z większą prędkością zaleca się nie wyłączać od razu roweru elektrycznego. Najprostszym sposobem jest pozostawienie roweru w stanie włączonym lub automatyczne wyłączenie po zakończeniu jazdy, dopóki na wyświetlaczu nie pojawi się wartość 0,0 km/h lub 0,0 mph.

Po instalacji nie przeprowadzaj aktualizacji oprogramowania roweru, aby uniknąć problemów z funkcjonalnością chipa.

Parametry techniczne

Wymiary bez kabli: 18x 15x 3mm
Zakres napięcia zasilania: 5 - 15 V
Maksymalny pobór: 100 mA
Maksymalna moc: 1.5W
Waga: 10 - 20g
Napięcie w żadnym miejscu w urządzeniu, ani wewnątrz, ani na pinach wejścia/wyjścia nie przekracza 20 V

Legislacja

Producent zastrzega sobie prawo do zmian. Niniejsza instrukcja jest integralną częścią sprzedawanego urządzenia. Używając urządzenia PearTune MSO, użytkownik zobowiązuje się, że będzie używał zmodyfikowanego roweru elektrycznego zgodnie z obowiązującymi przepisami prawa danego kraju, także poza drogami publicznymi, a więc tylko na własnym terenie lub na terenach do tego przeznaczonych. Użytkownik przyjmuje również do wiadomości, że użytkowanie roweru poza własnym terenem nawet z wyłączonym, ale zainstalowanym urządzeniem PearTune MSO, może nie być zgodne z przepisami prawa. Producent nie gwarantuje niezłomności gwarancji roweru elektrycznego ani nie ma możliwości uszkodzenia czy zablokowania systemu roweru elektrycznego. Producent zrzeka się odpowiedzialności za jakiekolwiek szkody, zarówno na zdrowiu, jak i mieniu, związane z instalacją lub użytkowaniem tego urządzenia. Producent posiada certyfikat badań kompatybilności elektromagnetycznej – zgodność z przepisami UE (znaczek CE) oraz certyfikat o ograniczeniu stosowania niebezpiecznych substancji (znaczek RoHS).

EAN: PT-MSO-4.0-BF-M500
