Pear Tune chip do roweru elektrycznego MSO 4.0 Brose-Fit

Opis

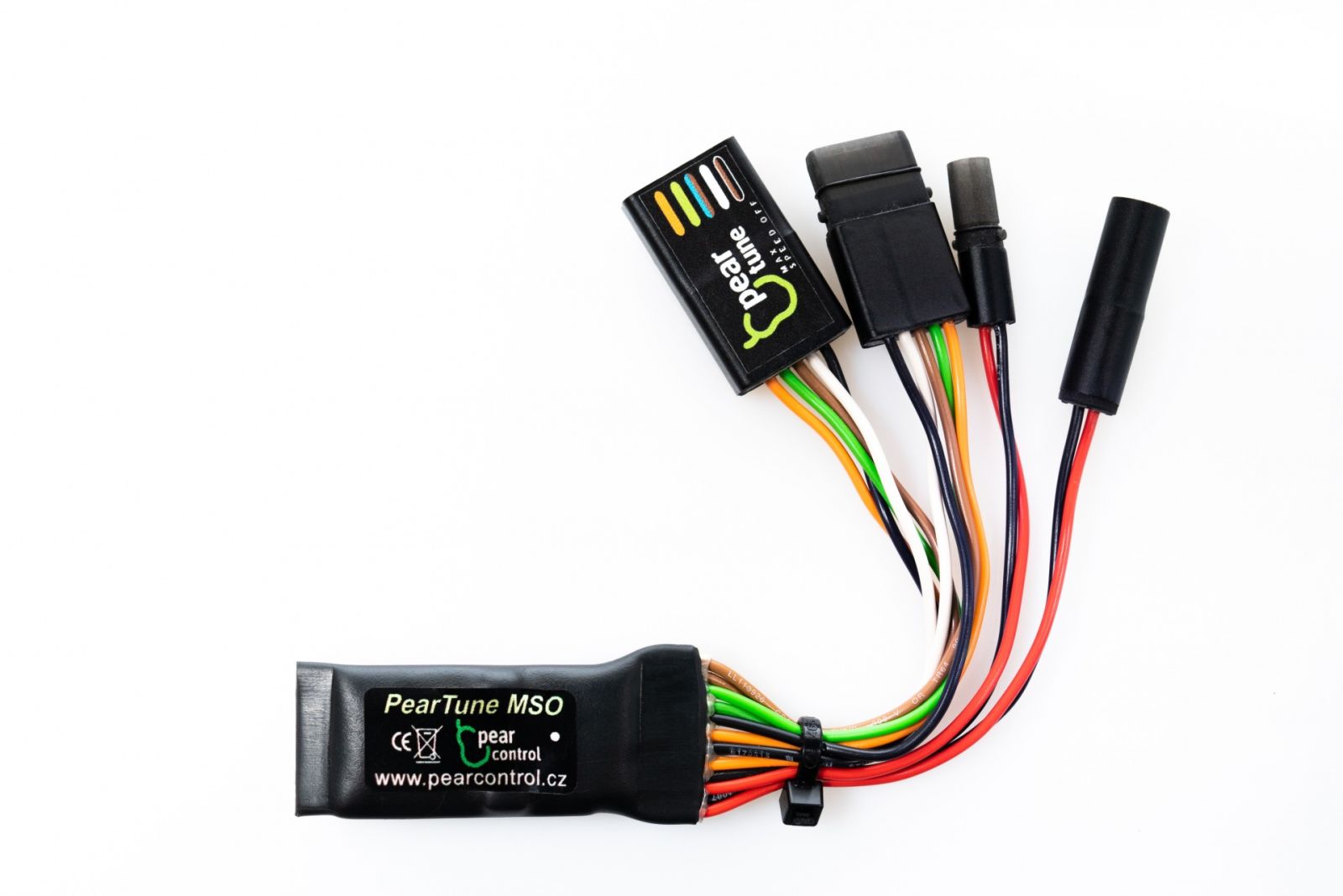

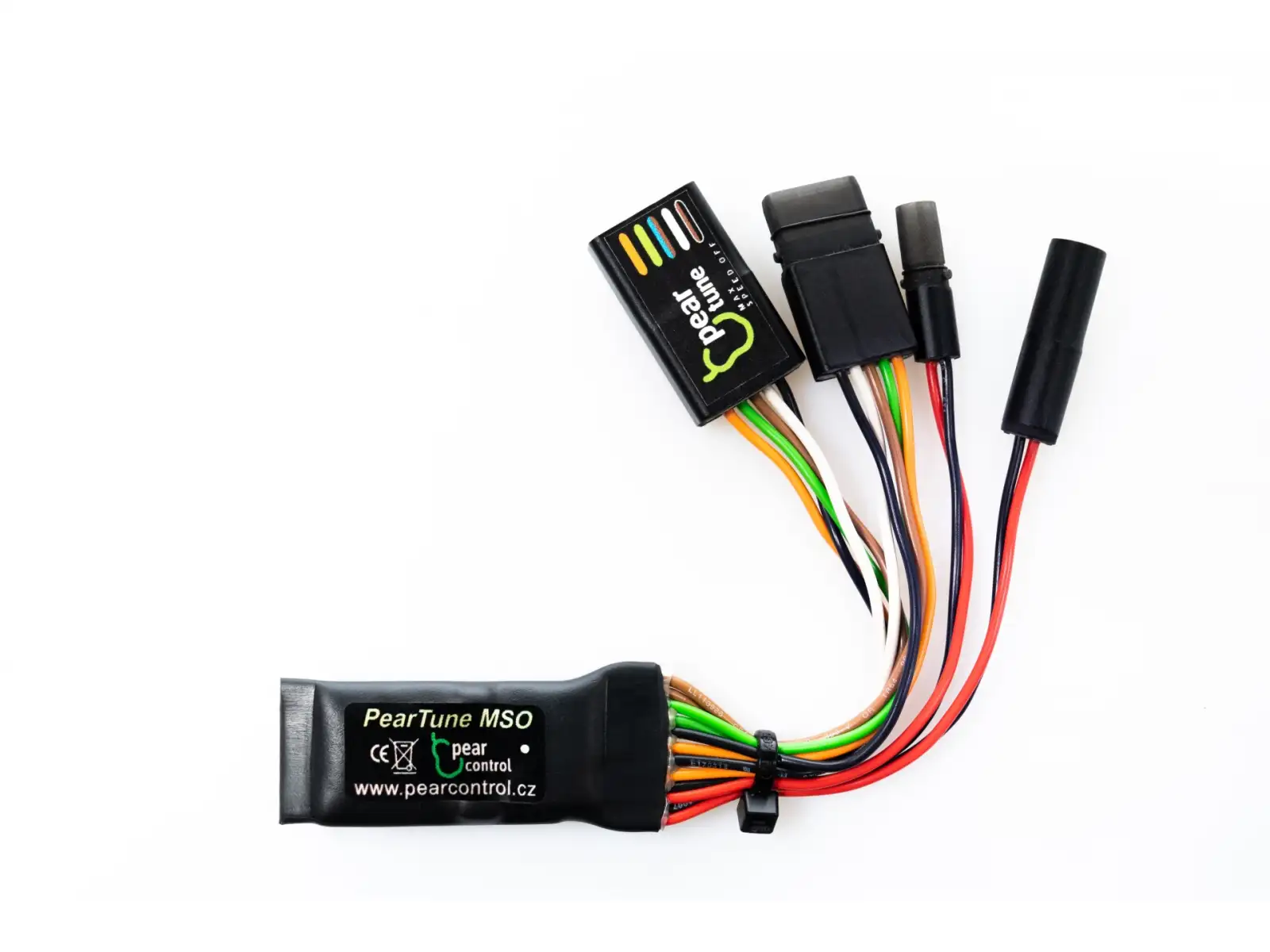

PearTune MSO jest to chip tuning roweru elektrycznego używany do usuwania ograniczenia prędkości wspomagania pedałowania roweru elektrycznego do 25km/h z silnikiem środkowym Brose.

PearTune BROSE podłącza się do systemu roweru elektrycznego z użyciem kompatybilnych złączy. Urządzenie nie wymaga żadnej konfiguracji ani diagnostyki podczas instalacji. Cała konfiguracja i adaptacja do konkretnego ustawienia roweru elektrycznego odbywa się automatycznie.

PearTune jest podłączone między czujnikiem prędkościomierza a jednostką silnika oraz między wyświetlaczem a jednostką silnika. Do zasilania używa się zasilania wyświetlacza. Wszystkie dane takie jak aktualna, średnia, maksymalna prędkość, pokonana odległość, itd. są prawdziwie wyświetlane na wyświetlaczu.

Jedyną różnicą jest to, że od momentu instalacji Ty, a nie Twój rower, decydujesz, jak szybko pojedziesz. Maksymalna prędkość jest ograniczona tylko przez częstotliwość pedałowania.

Użytkowanie:

Funkcję PearTune MSO można w każdej chwili podczas jazdy włączyć lub wyłączyć dwoma krótkimi naciśnięciami przycisku do sterowania oświetleniem (przycisk światła). Funkcja tego przycisku pozostaje niezmieniona przy dłuższym naciśnięciu. Aktywność urządzenia jest wyświetlana na wyświetlaczu jednorazowo po aktywacji wyświetlając wartość 9,9km/h (2,5km/h) bezpośrednio po włączeniu (wyłączeniu) urządzenia.

Procedura instalacji

① Odkręć śruby i zdejmij plastikową osłonę lub plastikową „nakładkę” po przeciwnej stronie do miejsca, gdzie jest umieszczone koło z zębatkami. Rowery bez oddzielnej plastikowej „nakładki” na dolnej części będą wymagały usunięcia ramienia pedału z użyciem odpowiedniego sprzętu. Pod tą osłoną znajdują się potrzebne kable i złącza.

② Odłącz 5-pinowe złącze między jednostką wyświetlającą a jednostką silnika i 2-pinowe złącze między czujnikiem tacho a jednostką silnika.

③ Podłącz oba odpowiednie złącza z MSO zamiast oryginalnych złączy do jednostki silnika i mocno dociśnij oryginalne, wcześniej odłączone złącza do MSO zgodnie z kodowaniem kolorystycznym (czerwona strona kabla po stronie czerwonego/pomarańczowego kabla lub skierowana do dołu - przodem do ciała silnika).

④ Aby system był wodoodporny, zaleca się użycie termokurczliwych rurek na obu złączach MSO podłączonych do oryginalnych złączy z czujnika tacho i jednostki wyświetlającej. Użyj pistoletu klejowego do zabezpieczenia złączy w ciele silnika. Umieść MSO w odpowiedniej pozycji i opcjonalnie zamocuj okablowanie za pomocą elektrycznych opasek mocujących. Ponownie załóż plastikową osłonę i ramię pedału, a rower jest gotowy do jazdy.

Wymiary bez kabli: 21 x 40 x 12 mm

Zakres napięcia zasilania: 5 - 15 V

Maksymalny pobór: 100 mA

Maksymalna moc: 1,5 W

Masa: maks. 30 g

Napięcie nigdzie w urządzeniu, ani wewnątrz, ani na pinach wejściowych/wyjściowych nie przekracza 20 V.

EAN: PT-MSO-4.0-BR2-FIT
