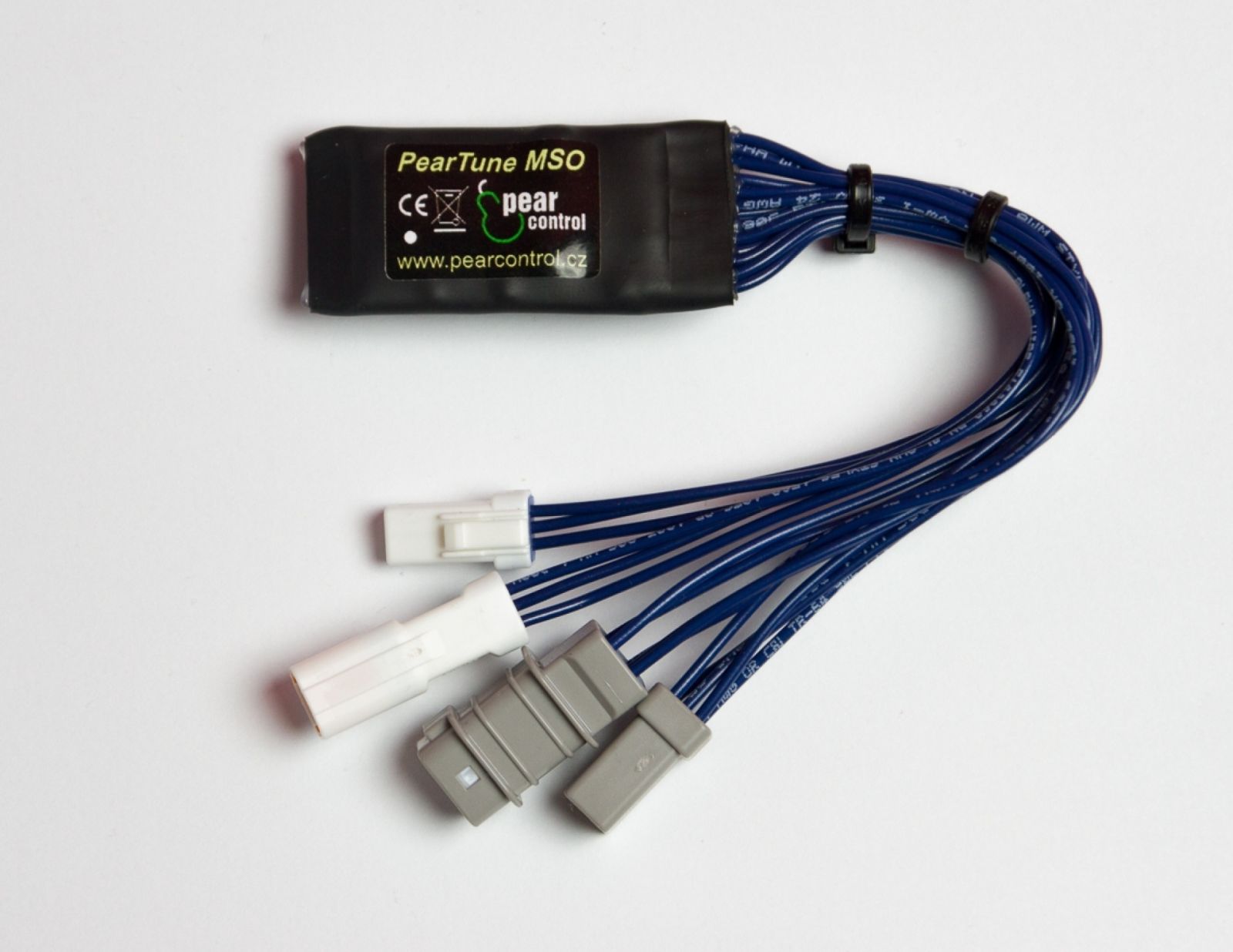

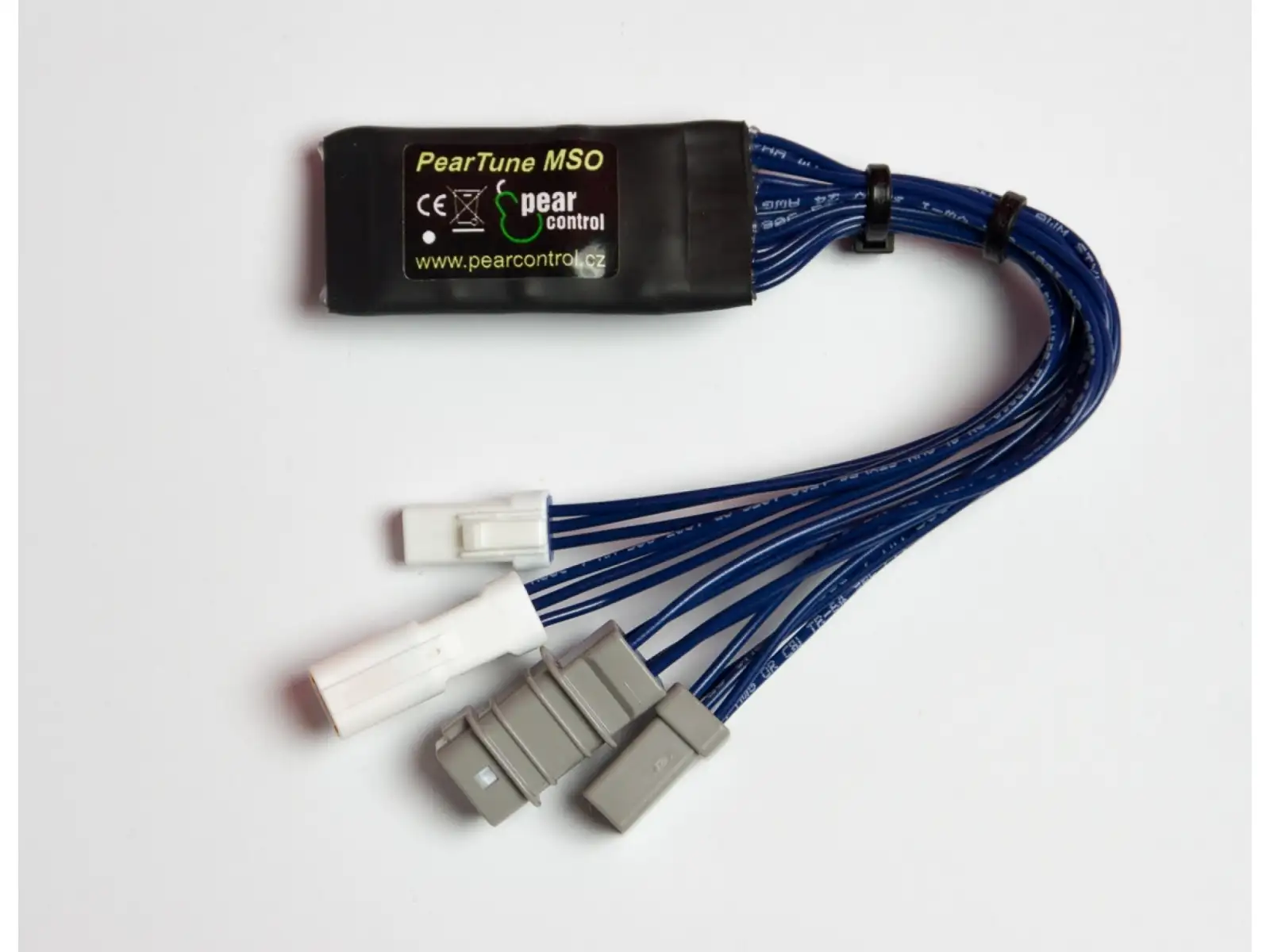

PearTune MSO Tuning roweru elektrycznego Yamaha PW-X/SE 2016-2018

Opis

PearTune łączy się z systemem roweru elektrycznego, używając kompatybilnych, oryginalnych złączy. Urządzenie nie wymaga żadnej konfiguracji ani diagnostyki podczas instalacji. Cała konfiguracja i adaptacja do ustawień konkretnego egzemplarza roweru elektrycznego odbywa się automatycznie.
PearTune jest podłączony pomiędzy czujnikiem prędkościomierza a jednostką napędową oraz pomiędzy wyświetlaczem a jednostką napędową. Jako zasilanie używane jest zasilanie wyświetlacza. Wszystkie dane, takie jak aktualna, średnia, maksymalna prędkość, pokonana odległość itp., są prawdziwie wyświetlane na ekranie.
Jedyną różnicą jest to, że od momentu instalacji to Ty, a nie Twój rower, decydujesz, jak szybko pojedziesz. Maksymalna prędkość jest ograniczona jedynie częstotliwością pedałowania.

UŻYTKOWANIE:

Funkcję PearTune MSO można w każdej chwili w trakcie jazdy włączyć lub wyłączyć przez krótkie naciśnięcie przycisku wspomagania prowadzenia roweru (tzw. walk button). Funkcja tego przycisku pozostaje bez zmiany przy długim naciśnięciu. Aktywność przyspieszacza jest sygnalizowana na wyświetlaczu migającym wskaźnikiem wybranego stopnia wspomagania i wyświetleniem wartości 9.9 km/h (2.5km/h) bezpośrednio po włączeniu (wyłączeniu) urządzenia.

PT-MSO-PWX/SE-16/17/18

① Zdjąć plastikową osłonę środkowego napędu od dołu. Pod osłoną znajdują się trzy śruby INBUS. Dwie z nich bliżej przedniego koła poluzować i uchylić napęd w tył. Złącza i kable znajdują się pod napędem.

② Rozłączyć pięciopinowe złącze pomiędzy wyświetlaczem a korpusem napędu i trójpinowe złącze pomiędzy czujnikiem prędkościomierza a korpusem napędu.

③ Wszystkie cztery odpowiadające złącza na MSO podłączyć do zwolnionych odpowiadających złączy na rowerze elektrycznym. Wszystkie złącza są wyposażone w blokady zapobiegające ich nieprawidłowemu podłączeniu.

④ Umieścić MSO w odpowiedniej pozycji i ewentualnie użyć do kabli nylonowych opasek zaciskowych. Napęd z powrotem przechylić do pierwotnej pozycji i dokręcić wcześniej poluzowane śruby INBUS. Następnie zamontować osłonę i rower jest gotowy do jazdy testowej.

Dane techniczne

Wymiary bez kabli: 21 x 40 x 12mm

Zakres napięcia zasilania: 5 - 15 V

Maksymalny pobór: 100 mA

Maksymalna moc: 1.5W

Waga: maks. 30g

Napięcie nigdzie w urządzeniu, ani wewnątrz, ani na pinach wejściowych/wyjściowych nie przekracza 20 V

Legislacja

Producent zastrzega sobie prawo do zmian. Ta instrukcja jest integralną częścią sprzedawanego urządzenia. Urządzenie nie jest w pełni funkcjonalne samodzielnie. Używając urządzenia PearTune MSO, jego użytkownik zobowiązuje się do używania zmodyfikowanego roweru elektrycznego zgodnie z obowiązującym prawem danego kraju, nawet poza drogami publicznymi, czyli tylko na własnym terenie lub na terenach do tego przeznaczonych. Użytkownik również przyjmuje do wiadomości, że eksploatacja roweru poza własnym terenem, nawet z wyłączonym, ale zainstalowanym urządzeniem PearTune MSO, może być niezgodna z prawem. Producent i sprzedawca nie gwarantują niezłamania gwarancji roweru elektrycznego ani niemożliwości uszkodzenia czy zablokowania systemu roweru elektrycznego. Producent i sprzedawca zrzekają się odpowiedzialności za jakiekolwiek szkody, zarówno na zdrowiu, jak i na mieniu, związane z instalacją czy użytkowaniem tego urządzenia.
